Power Korea Tech영상고조파 저감장치 / 분전함 (벽부형)

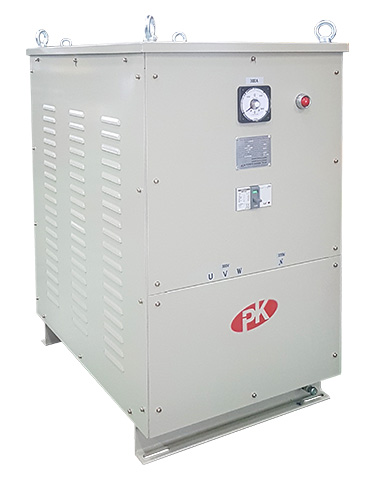

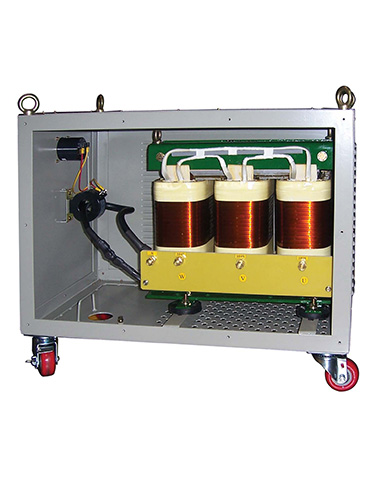

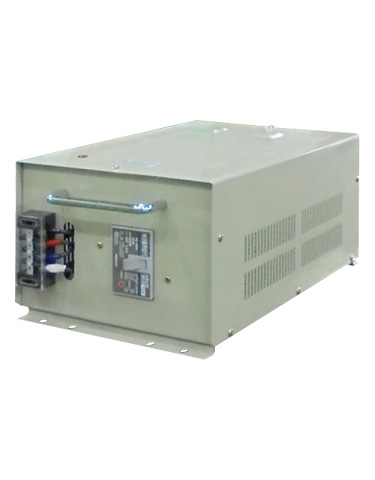

제품 사진
특징 Feature
- 기기의 보급이 확대되면서 3상 4선식 배전 계통의 중성선 영상분 고조파 전류가 다양한 형태의 장애를 일으키고 있습니다.
- 영상분 고조파 필터는 변압기 2차측에서부터 부하 말단 분전반까지 어떤 위치에서도 설치가 용이합니다.
- 상 및 중성선의 설치 위치에 따라 영상분 고조파를 최대 90% 이상 제거하여 전력 품질을 향상시키는 장치로서 3상 4선식의 배전 계통에 널리 이용됩니다.
사양 Specification
- 상수 Number of phase 3phase
- 주파수 Rated Frequency 50/60Hz
- 정격전압 Rated Voltage 380-220V
- 정격용량 Rated Capacity 30 ~ 2000A
- 절연등급 Insulation Level H Class
형식 및 치수 Type & Dimension
| 용량 | Dimension | 중량 | ||
|---|---|---|---|---|
| kw | W | D | H | kg |
| 50 | 400 | 650 | 670 | 150 160 230 260 300 |
| 60 | 400 | 650 | 670 | |
| 75 | 400 | 650 | 670 | |
| 90 | 400 | 650 | 670 | |
| 100 | 400 | 650 | 670 | |
| 120 | 480 | 800 | 800 | |
| 150 | 480 | 800 | 800 | |
| 175 | 480 | 800 | 800 | |
| 200 | 480 | 800 | 800 | |
| 225 | 480 | 800 | 800 | |
| 250 | 480 | 800 | 800 | |
| 300 | 600 | 1000 | 1000 | |
- 외형치수 허용오차 ±5%
- 외형치수는 당사의 품질개선 또는 주문자의 요청에 의하여 변경될 수 있습니다.
